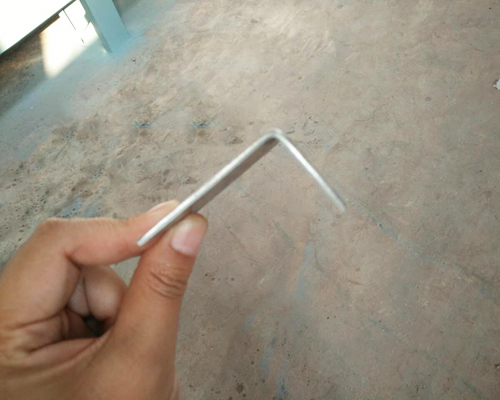

角铁设备

设备总长

5m左右

宽度

2m

高度

1.5m左右

电机功率

5.5kw

工作电压

380V

   大架

采用方管钢焊接而成

压轮轴径

Ø60mm轴      校平轴Ø70上三下四（校平后进入入料口在成型） 材质 45#钢调质 经过淬火外圆磨

机器型号

客户需求型号（27x27）

传动方式

链条传动

剪切方式

液压剪切

    减速机

5.5Kw

液压泵站

4KW

    棍轮排数

18排（含   后两排修边轮）

压板厚度

1-1.5mm

中板厚度

18mm

    棍轮材质

轴承钢

机器冲孔

注加冲孔每套为3000（根据客户需求尺寸订做）9*13长圆孔

出板速度

每分钟14-16米

工作流程

（送毛坯料）开卷——导向进料——辊压成型——定长切断——成品出板

人--收卷。工点固好工件，人工上卷，进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断，此设备的自动压板成型完成。

进料导向平台

主机进料口处设置左右导向装置。工作时，原材料板材两侧经左右导向进入主机，使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置，且左右独立可调。

电控系统

采用信捷PLC控制，信捷7.5Kw变频器；

能实现整机自动化生产。可设定批次、工件长度、数量等。

操作方式：输入屏+按钮。欧姆龙编码器计数，具有计数及记长功能。。

注意事项

供电电源输入：三相380V  电网电压波动：≤±10%

前后左右距离墙壁等遮拦物1米以上

售后服务

技术人员免费上门安装、调试

保修期

12个月（终身免费维护）
