门框设备

设备总长

6m

宽度

1.3m

高度

1.2m

电机功率

4kw

工作电压

380V

生产速度

8-10米/分

成型排数

16排辊压成型

压轮轴径

Ø65mm实心轴   材质  45#钢调质

压型轮材质

45#钢真空高温淬火而成，表面硬镀铬；

设备底架

大架：300H型钢焊接而成，立板14mm

传动方式

1寸链条、链轮传动

剪断机功率

4kw液压泵站

剪切刀材质

采用Cr12材质，经高温淬火而成，由二片刀组成

压板厚度

0.8-1.5mm

随机附件

彩钢上料架1套

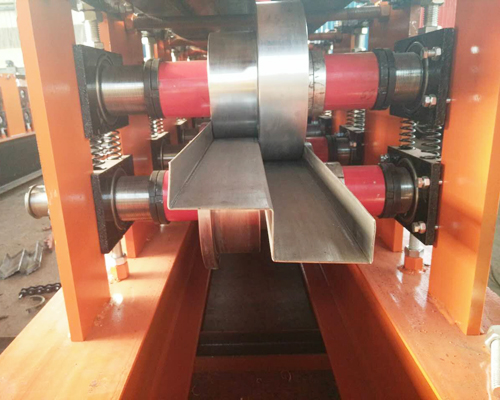

成型部分

辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、。

工作流程

（送毛坯料）开卷——导向进料——辊压成型——定长切断——两件成品高度115-120mm，成品出板后，配合间隙均匀，两块成型后，高度平面一致，可实现定向旋转。

进料导向平台

主机进料口处设置左右导向装置。工作时，原材料板材两侧经左右导向进入主机，使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置，且左右独立可调。

成型后切断系统

切断系统由切断机架两付，切断模具，导向装置和切断油缸等组成。

电控系统

采用台达PLC控制，能实现整机自动化生产。可设定批次、工件长度、数量等。

操作方式：输入屏+按钮。编码器计数，具有计数及记长功能。。

变频器

三晶变频器，出板长度误差   到±1mm

注意事项

供电电源输入：三相380V  电网电压波动：≤±10%

前后左右距离墙壁等遮拦物1米以上

售后服务

技术人员免费上门安装、调试

保修期

主机，电器保修一年，终身维护
