产品名称:

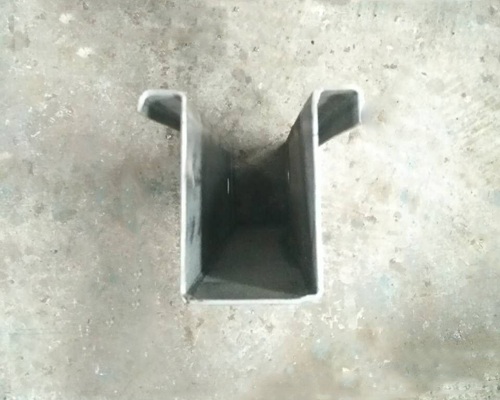

几字型钢设备

产品描述:

几字型钢设备产品成型流程:3T放料器—15组滚压成型主机---冲孔--调直---定尺切断---下料。

产品详情:
几字型钢设备

几字型钢设备设备具体参数:

产品材料材质:

A3

产品材料厚度:

A=1.5mm-1.8mm

产品成型速度:

5-8m/min

设备总功率:

约11KW

设备用电:

交流380V,50Hz,三相

控制用电:

交流220V,50Hz ,单相

生产线方向:

面向操作台,从(左)至( 右 )方向。

几字型钢设备产品成型流程:

3T放料器—15组滚压成型主机---冲孔--调直---定尺切断---下料

几字型钢设备设备结构:

(1) 放料架部分

l 配置放料架: 1台

l 可放材料外径尺寸: ≤1300mm

l 内孔涨缩直径: Ф350mm~Ф510mm

l 可放材料宽度: 300mm

l 可放材料重量:2000Kg

l 涨缩型式: 手动

(2) 主机部分

结构项目

基本型


机架采用整体结构

400HG钢焊接


侧板

20mm


进料型式

采用导板导料


成型轧轮组数

15组


成型轧轮材料

GGr15轴承钢


扎轮加工

淬火处理,硬度HRC58-60℃,表面镀硬铬处理


主轴

Φ80mm


主轴轴承(每边侧板)

上轴都采用8009、下轴都采用8210滚珠轴承各一个


主机动力

11kw电机


主机传动系统

传动由电机通过250减速箱链轮与联动齿轮连接,带动扎轮同步转动


调直系统

2组轧轮调直


切断模具

液压模具 切断     无噪音
